Sur un montage d’échappement, le premier problème n’est pas la soudure ni le choix de la nuance d’acier. C’est le tube inox diamètre mal adapté au collecteur ou au silencieux. Un écart de quelques millimètres entre deux sections suffit à créer une fuite de gaz, une vibration parasite, ou un montage qui ne tient pas dans le temps. On part de cette contrainte pour détailler ce qui compte vraiment quand on monte une ligne inox.
Tube inox pour échappement : le diamètre se choisit en fonction du moteur
Le diamètre intérieur du tube conditionne le débit des gaz d’échappement. Un tube trop étroit freine l’évacuation et fait monter la contre-pression, ce qui bride le moteur. Un tube trop large ralentit la vitesse des gaz à bas régime et dégrade le couple.
Lire également : Devenir imprimeur textile : astuces pour réussir en impression textile
Sur un quatre-cylindres atmosphérique de cylindrée moyenne, on travaille généralement avec des tubes entre 50 et 63 mm de diamètre extérieur. Les moteurs turbo ou les blocs de forte cylindrée demandent des sections plus larges, souvent au-delà de 70 mm. Le diamètre du collecteur d’origine donne la référence de départ : on ne monte pas un tube de 76 mm sur un collecteur de sortie en 54 mm sans pièce de transition adaptée.

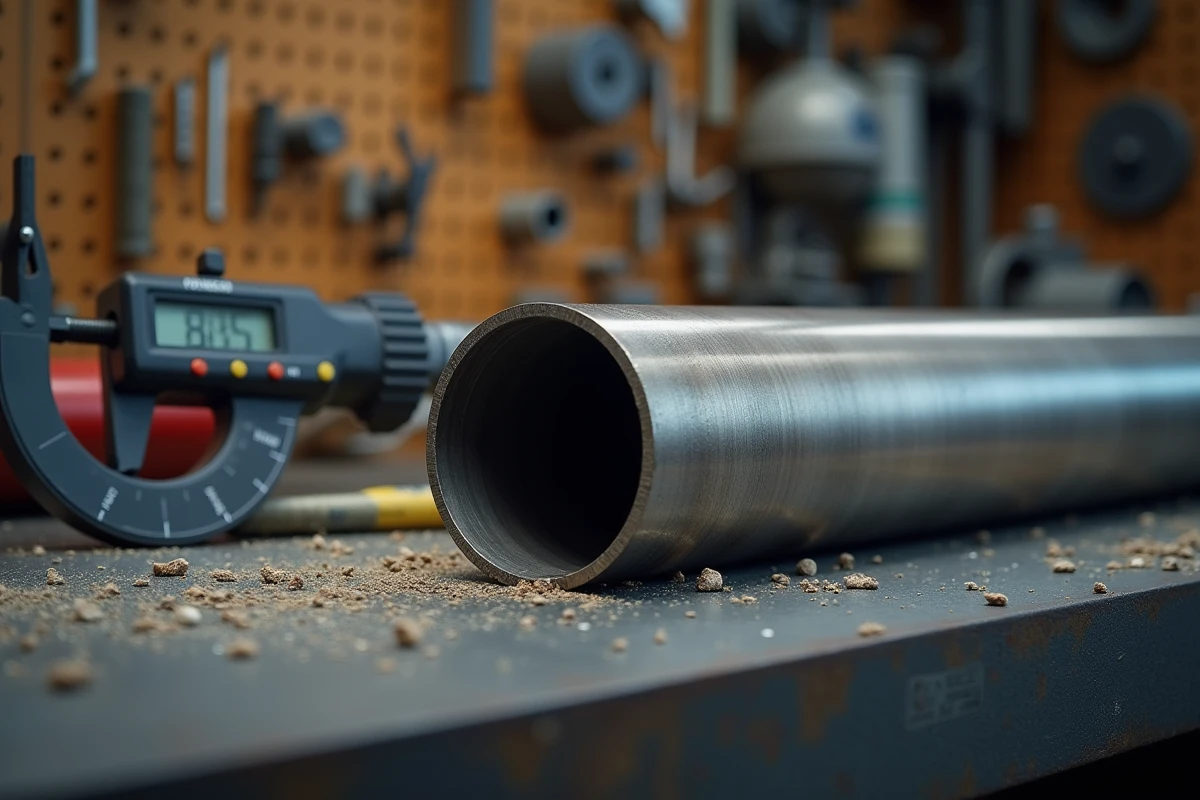

Pour vérifier la compatibilité, on mesure le diamètre extérieur du tube existant au pied à coulisse, pas à l’œil. Les catalogues fournisseurs indiquent le diamètre extérieur et l’épaisseur de paroi. C’est le diamètre intérieur (extérieur moins deux fois l’épaisseur) qui détermine la section de passage réelle des gaz.
A découvrir également : Espace client portail Orange : les erreurs de connexion les plus fréquentes
Épaisseur de paroi et nuance inox : deux paramètres liés au diamètre
On voit souvent des montages réalisés avec du tube inox de récupération ou du tube alimentaire. Le problème, c’est que l’épaisseur de paroi et la nuance d’acier inoxydable ne sont pas interchangeables d’une application à l’autre.
Pour une ligne d’échappement, une épaisseur de paroi entre 1,5 et 2 mm offre un bon compromis entre rigidité mécanique et poids. En dessous de 1,5 mm, le tube vibre davantage et la soudure TIG devient plus délicate (risque de perçage). Au-delà de 2 mm, on alourdit la ligne sans gain réel de durabilité.
Nuance 304 ou 321 pour l’échappement
La nuance 304 (la plus courante en inox) convient pour des portions peu sollicitées thermiquement, comme la partie arrière de la ligne après le catalyseur. Pour les sections proches du collecteur, où les températures montent fortement, la nuance 321 stabilisée au titane résiste mieux à la corrosion haute température.
Les retours varient sur ce point : certains monteurs utilisent du 304 sur toute la ligne sans problème pendant des années, d’autres constatent une dégradation prématurée au niveau du downpipe. La sollicitation thermique dépend beaucoup du véhicule et de l’usage (circuit vs. route).
Montage inox par emboîtement ou soudure TIG : adapter la technique au diamètre
Deux approches coexistent pour assembler une ligne d’échappement inox. Le choix dépend du diamètre des tubes, de l’outillage disponible et du niveau d’étanchéité recherché.
Emboîtement avec collier de serrage
Cette méthode nécessite deux tubes de diamètres légèrement différents, l’un glissant dans l’autre. On utilise un collier de serrage inox (type V-band ou collier à bande) pour maintenir l’assemblage. C’est la solution la plus accessible pour un montage en atelier sans poste TIG.
- Vérifier que le jeu entre les deux tubes reste inférieur à 1 mm pour limiter les fuites
- Appliquer une pâte d’étanchéité haute température au niveau de la jonction avant serrage
- Contrôler le couple de serrage du collier après les premiers cycles de chauffe, car la dilatation modifie la pression de contact
Soudure TIG sur tube inox échappement
La soudure TIG (Tungsten Inert Gas) reste la référence pour une ligne inox durable et étanche. Sur des tubes de diamètre courant (50 à 76 mm), on soude en bord à bord avec un métal d’apport de diamètre adapté à l’épaisseur de paroi.
Le gaz de protection arrière (purge à l’argon) est obligatoire pour éviter l’oxydation de la soudure côté intérieur du tube. Sans purge, la racine de la soudure noircit et se fragilise, même si l’extérieur paraît propre.
- Pour un tube de 2 mm d’épaisseur, un métal d’apport de 1,6 mm fonctionne bien
- Pour du 1,5 mm d’épaisseur, descendre à 1 mm d’apport réduit le risque de surépaisseur
- Régler l’intensité entre 40 et 70 A selon l’épaisseur, en courant continu électrode négative
- Avancer régulièrement pour ne pas surchauffer une zone et déformer le tube
Conformité réglementaire et ligne inox sur mesure
Monter une ligne d’échappement inox modifiée n’est plus anodin sur le plan réglementaire. Les zones à faibles émissions (ZFE) se multiplient en France, et des villes comme Montpellier, Nantes et Lille renforcent les contrôles sur les émissions et le niveau sonore des véhicules.
Un diamètre de tube surdimensionné sans silencieux adapté expose à une contre-visite au contrôle technique. Le niveau sonore mesuré à l’échappement dépasse facilement les seuils réglementaires quand la ligne est trop ouverte. Il faut intégrer cette contrainte dès le choix du diamètre et du type de silencieux.
Sur un projet de ligne inox complète, on dimensionne le tube pour la performance souhaitée, puis on sélectionne un silencieux dont le volume interne et les chicanes compensent le gain de débit. Choisir le bon diamètre ne sert à rien si le silencieux ne suit pas.
Le montage d’une ligne inox bien pensée repose sur trois décisions prises ensemble : le diamètre adapté au moteur, l’épaisseur et la nuance qui tiennent dans le temps, et la technique d’assemblage compatible avec l’outillage disponible. Séparer ces choix, c’est s’exposer à un montage bancal ou à une reprise complète quelques mois plus tard.
